ISOBUS zastępuje rozbudowane, dedykowane wiązki przewodów cyfrową komunikacją między ciągnikiem a maszyną. Zamiast osobnego kabla dla każdej funkcji wykorzystuje wspólną magistralę i jeden terminal, co ogranicza liczbę przewodów, zwalnia miejsce w kabinie i ułatwia współpracę sprzętu różnych producentów.
Dlaczego maszyny odchodzą od tradycyjnych wiązek kabli?
W starszych układach sterowanie funkcjami maszyny opierało się na połączeniach mechanicznych, hydraulicznych oraz elektrycznych. Każdy dodatkowy parametr, czujnik lub element wykonawczy wymagał własnego przewodu albo osobnego panelu. Przy prostym sprzęcie nie stanowiło to dużego problemu, ale wraz z rozwojem elektroniki wiązki stawały się coraz większe i trudniejsze w serwisowaniu.
Dotyczy to szczególnie zestawu ciągnik–maszyna towarzysząca. Operator mógł mieć przed sobą fabryczny monitor ciągnika, dodatkowy sterownik prasy, siewnika lub opryskiwacza oraz kilka przewodów poprowadzonych przez kabinę. ISOBUS wprowadza wspólny język komunikacji, dzięki któremu wiele funkcji można obsługiwać z jednego terminala.
Jak działa ISOBUS w porównaniu ze standardowym połączeniem?
W tradycyjnym rozwiązaniu każda funkcja ma przypisane własne połączenie. Można porównać to do osobnych rozmów operatora z każdym elementem maszyny. Gdy trzeba przekazać więcej informacji, rośnie liczba przewodów, złączy i paneli sterujących.
ISOBUS działa jak wspólna sieć. Ciągnik i podłączone narzędzie wymieniają komunikaty przez jedną magistralę, a poszczególne sterowniki odczytują tylko te informacje, które są im potrzebne. Podstawą techniczną jest magistrala CAN, nazywana także CANBUS. Zapewnia ona fizyczny transport danych między elektronicznymi jednostkami sterującymi.
Nie należy jednak utożsamiać CANBUS z ISOBUS. CANBUS jest rozwiązaniem komunikacyjnym i nośnikiem danych, natomiast ISOBUS to rolniczy standard komunikacji oparty na normie ISO 11783. Określa on sposób, w jaki ciągnik, terminal i maszyna mają rozpoznawać oraz interpretować komunikaty. Dzięki temu urządzenia różnych producentów mogą współpracować według tych samych zasad.
ISOBUS a standardowe połączenia – najważniejsze różnice
Poniższe zestawienie pokazuje różnice, które operator odczuwa przede wszystkim podczas montażu, pracy i rozbudowy gospodarstwa:
| Parametr | Połączenie tradycyjne | ISOBUS |
|---|---|---|
| Liczba kabli | Osobny przewód dla wielu funkcji, często także dodatkowy panel sterujący | Wspólna magistrala danych i standardowe złącze między ciągnikiem a maszyną |
| Kompatybilność | Zależna od konkretnego producenta, modelu i zastosowanego sterownika | Możliwa między markami, jeśli urządzenia obsługują wymagane funkcje standardu |

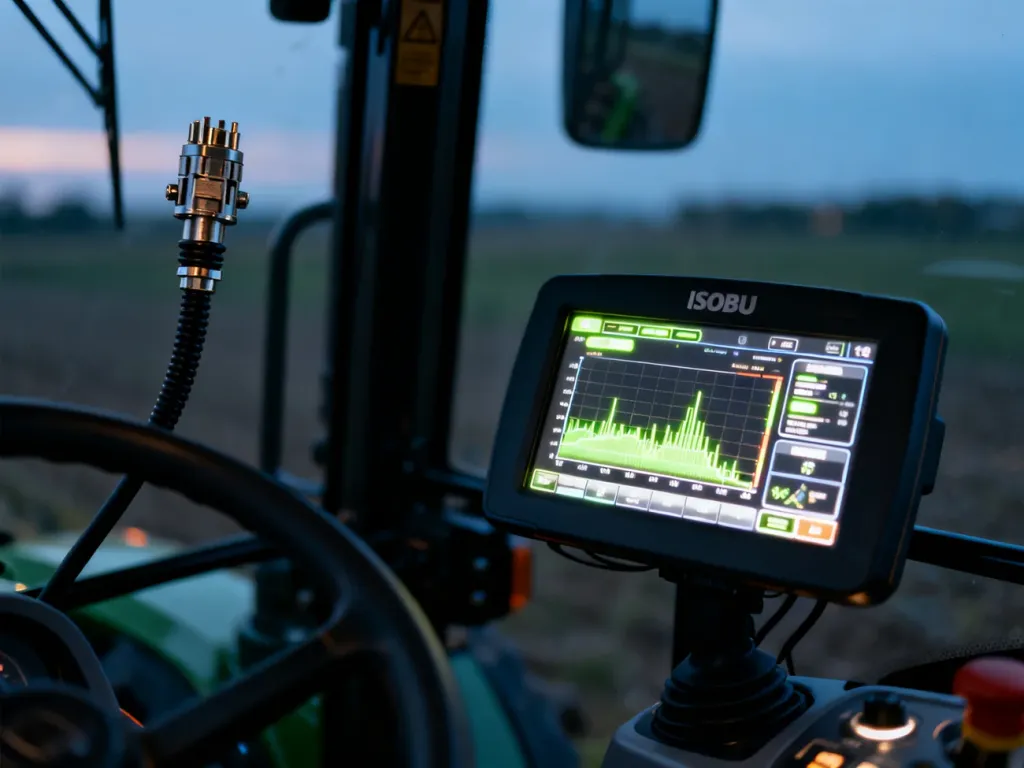

| Terminal | Często potrzebny jest dedykowany monitor dla każdej maszyny | Jeden terminal może obsługiwać ciągnik i wiele kompatybilnych narzędzi |
| Montaż | Więcej przewodów, uchwytów i punktów potencjalnej awarii | Prostsze podłączenie, choć nadal wymaga właściwej konfiguracji i oprogramowania |
| Rolnictwo precyzyjne | Możliwe, lecz często wymaga osobnych modułów i integracji | Łatwiejsza obsługa funkcji takich jak sterowanie sekcjami czy zmienne dawkowanie |
| Koszt | Niższy koszt prostego zestawu, ale możliwe wydatki na kolejne sterowniki | Wyższy koszt terminala lub wyposażenia początkowego, za to mniejsze zapotrzebowanie na dedykowane panele |
W praktyce ISOBUS nie oznacza, że każda maszyna automatycznie będzie obsługiwała wszystkie funkcje z każdym ciągnikiem. Zakres współpracy zależy od wyposażenia, wersji oprogramowania i obsługiwanych funkcji. Dlatego sama obecność gniazda ISOBUS nie zastępuje sprawdzenia kompatybilności.
Co rolnik zyskuje dzięki ISOBUS?
Korzyści są najbardziej widoczne wtedy, gdy jeden ciągnik pracuje z wieloma narzędziami albo gdy gospodarstwo korzysta z rozwiązań rolnictwa precyzyjnego. Najważniejsze zyski w codziennej pracy obejmują:
- Mniej przewodów w kabinie – ograniczenie plątaniny kabli poprawia widoczność i ułatwia utrzymanie porządku.
- Jeden terminal – operator może obsługiwać ciągnik i kompatybilną maszynę bez instalowania osobnego panelu dla każdego narzędzia.
- Łatwiejszą rozbudowę zestawu – po podłączeniu kolejnej maszyny nie trzeba tworzyć całego układu sterowania od początku.
- Wsparcie rolnictwa precyzyjnego – dane z nawigacji mogą służyć między innymi do automatycznego sterowania sekcjami i zmiennego dawkowania.
- Sprawniejszą diagnostykę – komunikaty z wielu sterowników są dostępne w jednym systemie, co ułatwia lokalizowanie problemów.
- Możliwość integracji z telemetrią – dane o pozycji, pracy i parametrach maszyny mogą być przekazywane do systemów zarządzania gospodarstwem.
Przykładowo terminal w ciągniku może wyświetlać ustawienia siewnika lub prasy, bez montowania kolejnego dużego monitora. Przy pracy z mapą aplikacyjną ISOBUS może też przekazywać do narzędzia informacje potrzebne do zmiany dawki nawozu albo zamykania wybranych sekcji. Takie rozwiązanie ogranicza nakładanie materiału i ułatwia dokumentowanie wykonanych zabiegów.
Trzeba uwzględnić koszt wejścia. Terminal ISOBUS, dodatkowe moduły i przygotowanie ciągnika mogą kosztować więcej niż proste połączenie dedykowane. Przy kilku maszynach wydatek może jednak zrównoważyć brak konieczności kupowania osobnych sterowników oraz prostsza obsługa całego parku maszynowego.
Jak sprawdzić kompatybilność ciągnika i maszyny?
Przed zakupem nie wystarczy sprawdzić, czy oba urządzenia mają złącze ISOBUS. Należy zweryfikować certyfikację, obsługiwane funkcje oraz stan oprogramowania. Pomocna jest w tym AEF, czyli Agricultural Industry Electronics Foundation, która koordynuje rozwój i certyfikację funkcji ISOBUS.
Przed podpisaniem umowy lub podłączeniem używanego sprzętu sprawdź:
- Certyfikację AEF – wyszukaj ciągnik, terminal i maszynę w bazie AEF oraz sprawdź, jakie funkcje zostały potwierdzone.
- Zakres obsługiwanych funkcji – zweryfikuj między innymi możliwość korzystania z terminala uniwersalnego, sterowania sekcjami lub funkcji TC-GEO, jeśli są potrzebne w gospodarstwie.
- Wersję oprogramowania – w starszych maszynach aktualizacja sterownika może być konieczna do poprawnej współpracy z nowszym ciągnikiem.
- Stan złącza i instalacji – sprawdź przewód, gniazdo, terminatory magistrali oraz komunikaty diagnostyczne.
- Działanie zestawu w praktyce – przed zakupem używanego sprzętu podłącz maszynę do konkretnego ciągnika i przetestuj wszystkie istotne funkcje.
Certyfikat AEF zwiększa pewność współpracy, ale nie zwalnia z analizy konkretnej konfiguracji. Dwa urządzenia mogą obsługiwać ISOBUS, lecz różnić się zakresem funkcji albo wersją oprogramowania. Gdy problem dotyczy samej magistrali, instalacji elektrycznej lub komunikacji między sterownikami, diagnostykę powinien przeprowadzić serwis znający dany system.
ISOBUS ma największy sens tam, gdzie ciągnik współpracuje z wieloma maszynami, a gospodarstwo korzysta z automatyzacji i rolnictwa precyzyjnego. Standardowe połączenia nadal mogą wystarczyć przy prostym, pojedynczym narzędziu, lecz wraz z rozbudową wyposażenia rosną przewaga jednego terminala, mniejsza liczba przewodów i łatwiejsza wymiana danych.
