Ustawianie nawigacji GPS w ciągniku przebiega według prostej kolejności: najpierw definiujesz maszynę i geometrię narzędzia, następnie tworzysz pole oraz zadanie, a na końcu wyznaczasz linię prowadzenia. Dokładne dane szerokości i przesunięć decydują o tym, czy system prawidłowo obliczy pokrycie i ograniczy nakładanie przejazdów.
Od czego zacząć ustawianie nawigacji GPS?
Interfejs zależy od marki ciągnika, terminala i wersji oprogramowania. W systemie iMonitor część funkcji może mieć inne nazwy albo być aktywowana automatycznie, ale logika pozostaje podobna: maszyna → pole → linia prowadzenia. Poprawna konfiguracja zmniejsza liczbę poprawek, ułatwia utrzymanie równoległych przejazdów i ogranicza zmęczenie operatora.
Jak wprowadzić narzędzie i jego geometrię?
Terminal musi wiedzieć, z jakim narzędziem pracuje ciągnik. Dzięki temu może obliczyć położenie robocze maszyny względem anteny oraz zaznaczyć na mapie obszar już opracowany.
W menu konfiguracji wybierz ikonę ustawień, często przedstawianą jako klucz, a następnie dodaj nowe narzędzie. Nadaj mu rozpoznawalną nazwę i określ sposób podłączenia, na przykład tylny TUZ albo zaczep. W starszych wersjach oprogramowania może pojawić się wybór modułu ECU. Funkcja AutoCover służy wtedy do rejestrowania pokrycia pola, natomiast w nowszych systemach podobne ustawienie bywa włączone automatycznie.
Przy tworzeniu profilu sprawdź następujące parametry:
- Szerokość robocza – wpisz rzeczywistą szerokość pracy narzędzia w metrach.
- Typ podłączenia – wybierz TUZ, zaczep lub inną konfigurację dostępną w terminalu.
- Przesunięcie boczne – ustaw je, gdy środek roboczy zestawu nie znajduje się w osi ciągnika.
- Położenie narzędzia względem anteny – podaj odległość i kierunek, jeśli system wymaga tych danych.
Przykładowo, domyślna szerokość może wynosić 10 m, choć dla konkretnego kultywatora trzeba ją zmienić na 3 m. Błędna wartość spowoduje nieprawidłowe odstępy między przejazdami. Przesunięcie boczne jest szczególnie ważne przy zestawach, których środek pracy znajduje się z boku, na przykład przy połączeniu kosiarki przedniej z boczną.
Jak utworzyć pole i linię prowadzenia?

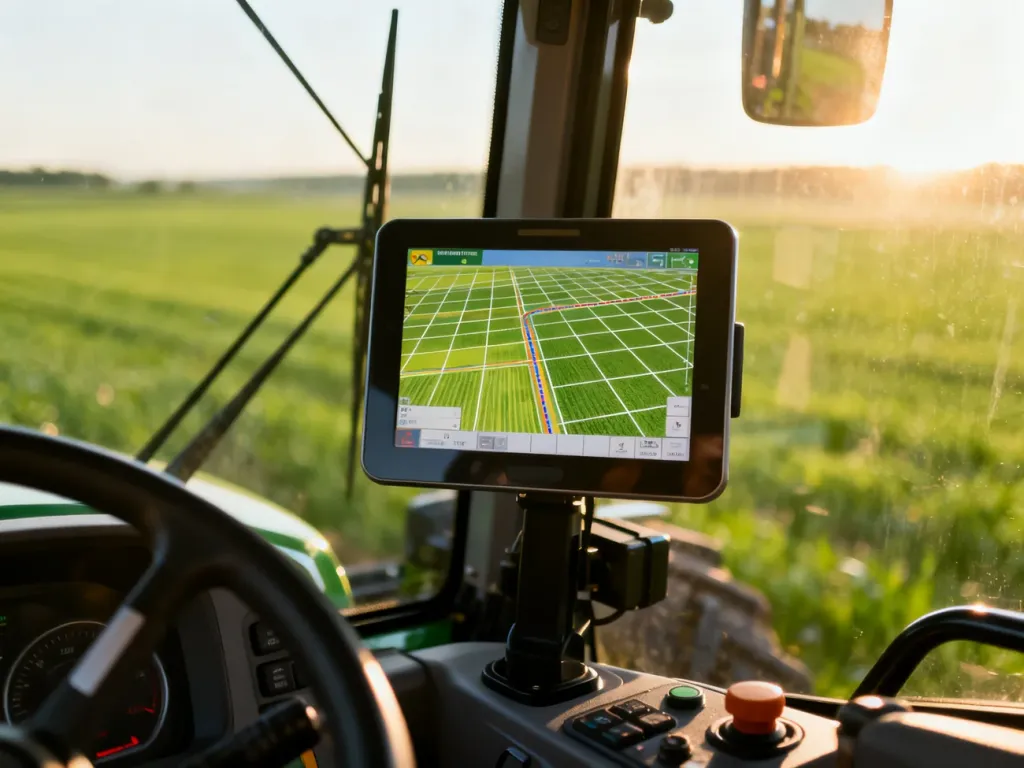

Po zapisaniu maszyny przejdź do widoku nawigacji. Ikona pola może wyglądać jak zielony prostokąt z wycięciem w rogu. Wybierz tworzenie nowego pola i uzupełnij dane, takie jak klient, gospodarstwo oraz działka. Następnie dodaj zadanie przypisane do wybranego narzędzia. Samo wyświetlanie mapy nie wystarczy, ponieważ to aktywne zadanie odpowiada za rejestrowanie wykonanej pracy i pokrycia pola.
Typ linii wybierz zgodnie z kształtem pola i sposobem przejazdu:
| Typ linii | Zastosowanie | Kiedy wybrać? |
|---|---|---|
| Prosta | Równoległe przejazdy po regularnym polu | Gdy kierunek pracy nie zmienia się na kolejnych przejazdach |
| Krzywa | Pola o nieregularnym kształcie lub przejazdy po łuku | Gdy prosta linia powodowałaby pominięcia albo duże nakładki |
| Okrąg | Praca na polach o układzie kołowym | Gdy przejazdy mają przebiegać wokół wspólnego środka |
Przy najprostszym ustawieniu wybierz linię prostą i wyznacz punkty A oraz B:
- Ustaw punkt A – rozpocznij przejazd w miejscu, które ma wyznaczać kierunek pracy.
- Przejedź wymagany odcinek – w opisanym układzie należy przejechać co najmniej około 15 m, zanim system pozwoli wskazać punkt B.
- Zapisz punkt B – po jego zatwierdzeniu terminal utworzy linię prowadzenia równoległą do kierunku A–B.
- Wybierz linię na ekranie – system pokaże kolejne ścieżki przejazdu w odstępach wynikających z szerokości narzędzia.
Linia prosta jest zwykle nieskończona w obu kierunkach. Przy polu nieregularnym lepiej zarejestrować przejazd jako krzywą, ponieważ odwzoruje rzeczywisty tor jazdy. Po utworzeniu linii włącz zadanie przyciskiem odtwarzania, często przedstawianym jako trójkąt. Bez tego terminal może prowadzić po linii, ale nie zapisze prawidłowo mapy pokrycia.
Po co wyznaczać granice pola?
Samo prowadzenie po linii A–B pomaga utrzymać kierunek, ale nie opisuje kształtu działki. Granica pola pozwala systemowi rozpoznać obwód, uwrocia i obszar, w którym mają być tworzone kolejne przejazdy. Jest też potrzebna przy funkcjach związanych z kontrolą sekcji.
W menu pola wybierz nagrywanie granicy. W zależności od systemu możesz wskazać ciągnik albo bok zagregowanego narzędzia, a także ustawić przesunięcie w lewo, prawo lub do przodu. W praktyce najlepiej rejestrować granicę względem tej części maszyny, która faktycznie wyznacza krawędź pracy.
Rozpocznij nagrywanie przyciskiem z czerwoną kropką na niebieskim tle i przejedź po obwodzie pola. Przed ostrym zakrętem możesz zatrzymać zapis, wykonać manewr, a następnie wznowić go przy drugim odcinku granicy. Po zatwierdzeniu symbolem akceptacji obwód zostanie zapisany i może być wykorzystany podczas kolejnych prac.
Niektóre systemy oferują także kierowanie granicą. Po jego aktywacji terminal może utworzyć linię prowadzenia na podstawie przejazdu wzdłuż krawędzi pola. Na dłuższym boku warto zapisać ją jako główną linię roboczą, a na uwrociu utworzyć osobną linię, na przykład dla poprzeczniaka.
Co sprawdzić przed rozpoczęciem pracy?
Przed ruszeniem wykonaj krótką kontrolę ustawień:
- Sprawdź, czy wybrane jest właściwe pole, narzędzie i zadanie.
- Potwierdź, że odbiornik ma sygnał GPS oraz stabilną pozycję.
- Zweryfikuj szerokość roboczą i przesunięcia narzędzia.
- Upewnij się, że zadanie zostało uruchomione przyciskiem odtwarzania.
- Przejedź krótki odcinek i sprawdź, czy ślad pokrycia odpowiada rzeczywistej pracy.
Jeżeli system gubi linię, najpierw sprawdź sygnał, wybraną linię prowadzenia i geometrię narzędzia. Przy otwartym terenie i prawidłowych ustawieniach powtarzające się problemy mogą wskazywać na usterkę odbiornika, anteny albo układu prowadzenia. Wtedy potrzebna jest diagnostyka serwisowa, a nie kolejne zmiany przypadkowych parametrów.
Najlepsze rezultaty daje poświęcenie kilku minut na pomiar i zapis geometrii każdego narzędzia. Po utworzeniu profilu maszyny, pola i linii A–B kolejne uruchomienia wymagają już głównie wybrania właściwego zadania oraz sprawdzenia sygnału.
