Budowa silnika ciągnika rolniczego opiera się najczęściej na wysokoprężnej jednostce Diesla, która wytwarza duży moment obrotowy przy stosunkowo niskich obrotach. Taka charakterystyka pozwala przenosić siłę na koła, wałek odbioru mocy i układy hydrauliczne podczas pracy z ciężkimi maszynami.
Dlaczego w ciągnikach stosuje się silniki Diesla?
Silnik ciągnika rolniczego jest źródłem energii dla całej maszyny. W cylindrach energia chemiczna paliwa zostaje zamieniona na ruch tłoków, a następnie na ruch obrotowy wału korbowego. W rolnictwie dominują silniki wysokoprężne z zapłonem samoczynnym, ponieważ dobrze znoszą długotrwałe obciążenie i mogą osiągać wysoki moment obrotowy przy niskiej prędkości obrotowej.
W polu najważniejsza nie jest sama moc maksymalna. Podczas orki, głębokiej uprawy lub pracy z ciężkim agregatem ciągnik musi utrzymać siłę pociągową mimo zmiennego oporu gleby. O tym, jak łatwo radzi sobie z takim obciążeniem, w dużej mierze decyduje moment obrotowy, który układ przeniesienia napędu przekazuje na koła.
Z jakich głównych elementów składa się silnik ciągnika?
Budowa silnika spalinowego tłokowego obejmuje kilka współpracujących ze sobą zespołów. Każdy z nich odpowiada za inny etap powstawania i przekazywania energii:
- Kadłub silnika – tworzy sztywną podstawę jednostki i zawiera cylindry, w których poruszają się tłoki. W kadłubie znajdują się także kanały olejowe i elementy mocowania wału korbowego.
- Głowica cylindrów – zamyka cylindry od góry. Mieszczą się w niej między innymi zawory, kanały dolotowe i wylotowe oraz wtryskiwacze paliwa.

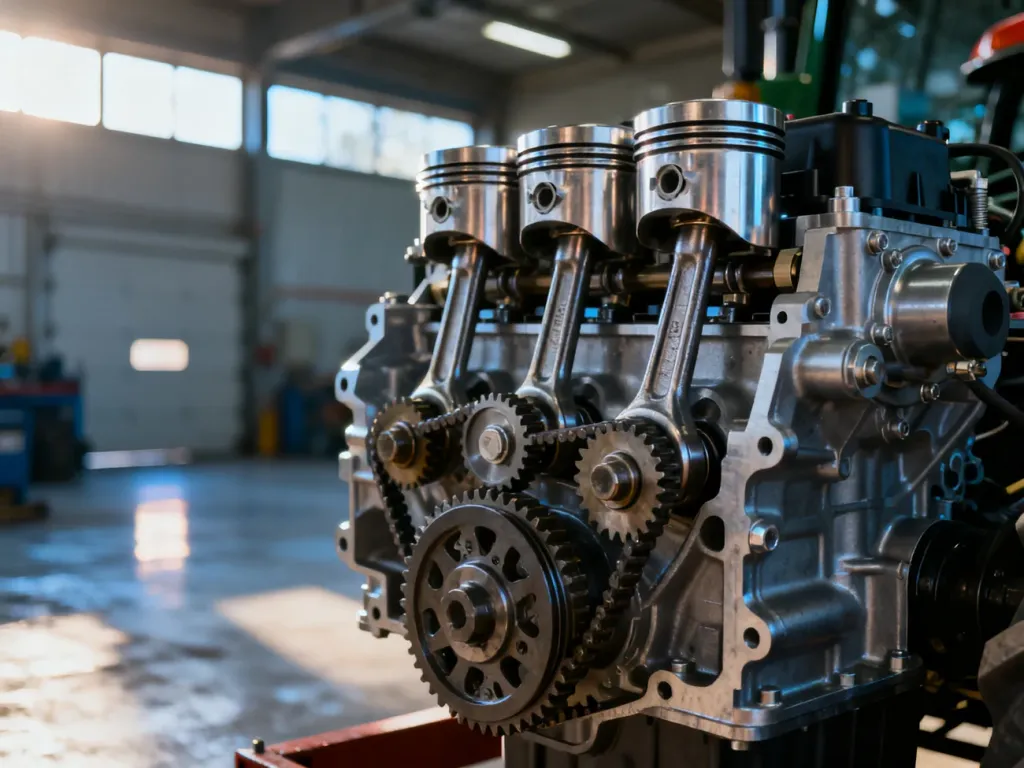

- Mechanizm korbowy – składa się przede wszystkim z tłoków, pierścieni, korbowodów i wału korbowego. Zamienia ruch posuwisto-zwrotny tłoków na ruch obrotowy.
- Układ rozrządu – steruje otwieraniem i zamykaniem zaworów w odpowiednich momentach. Jego elementami są między innymi wałek rozrządu, zawory, popychacze i napęd rozrządu.
Do podstawowej konstrukcji dochodzą układy zasilania, dolotowy, wylotowy, smarowania i chłodzenia. Razem zapewniają doprowadzenie powietrza, dawkowanie paliwa, odprowadzanie spalin oraz utrzymanie właściwych warunków pracy części ruchomych.
Jak parametry silnika wpływają na pracę w polu?
Parametry techniczne nie opisują wyłącznie osiągów zapisanych w katalogu. Pomagają ocenić, czy ciągnik będzie pasował do rodzaju wykonywanych prac, masy osprzętu i warunków terenowych.
| Parametr | Definicja | Znaczenie dla rolnika |
|---|---|---|
| Moc | Zdolność silnika do wykonywania pracy w określonym czasie, podawana najczęściej w kW lub KM. | Wpływa na możliwość pracy z szerokimi i ciężkimi maszynami oraz na wydajność przejazdu. |
| Moment obrotowy | Siła skręcająca wał korbowy, wyrażana w niutonometrach. | Decyduje o zdolności utrzymania siły pociągowej przy obciążeniu i na niskich obrotach. |
| Pojemność skokowa | Łączna objętość skokowa wszystkich cylindrów. | Wpływa na potencjał uzyskania momentu, charakterystykę pracy i obciążenie poszczególnych części. |
| Liczba cylindrów | Liczba przestrzeni roboczych, w których odbywa się spalanie. | Wpływa na równomierność pracy, kulturę pracy oraz konstrukcję i gabaryty jednostki. |
Moc i moment obrotowy są ze sobą powiązane, ale nie oznaczają tego samego. Moc określa tempo wykonywania pracy, natomiast moment obrotowy opisuje siłę skręcającą. Ciągnik może potrzebować dużego momentu już przy niskich obrotach, aby nie tracić prędkości podczas zagłębiania narzędzia w glebę.
Moc znamionowa odnosi się do wartości określonej dla ustalonych warunków pracy i prędkości obrotowej. Moc maksymalna może być wyższa, lecz sama jej wartość nie wystarcza do oceny ciągnika. Trzeba sprawdzić także przebieg momentu obrotowego, zakres użytecznych obrotów oraz współpracę silnika ze skrzynią biegów.
Najważniejsze parametry, które warto zestawić przy ocenie jednostki, to:
- moc znamionowa i maksymalna,
- maksymalny moment obrotowy oraz obroty, przy których występuje,
- pojemność skokowa i liczba cylindrów,
- jednostkowe zużycie paliwa oraz zakres prędkości obrotowej.
Jak energia paliwa trafia na koła i osprzęt?
Przetwarzanie energii w silniku przebiega w kilku następujących po sobie etapach:
- Powietrze trafia do cylindra przez kanały dolotowe.
- Sprężony ładunek powietrza osiąga wysoką temperaturę, a wtryskiwacz podaje paliwo.
- Samoczynny zapłon paliwa powoduje gwałtowny wzrost ciśnienia i przesunięcie tłoka.
- Korbowód przekazuje ruch tłoka na wał korbowy, który zaczyna się obracać.
- Sprzęgło, skrzynia biegów, mosty napędowe i przekładnie końcowe przekazują moment na koła, WOM albo inne odbiorniki.
W zależności od konstrukcji część mocy trafia także do pompy hydraulicznej. Zasila ona podnośnik, zewnętrzne gniazda hydrauliczne i siłowniki współpracujących maszyn. Sam silnik nie wykonuje więc całej pracy bezpośrednio, lecz dostarcza energię wielu układom ciągnika.
Jak turbosprężarka, intercooler i Common Rail poprawiają pracę?
Turbosprężarka wykorzystuje energię spalin do sprężania powietrza doprowadzanego do cylindrów. Większa ilość powietrza pozwala spalić właściwie dobraną dawkę paliwa i uzyskać większą moc z jednostki o określonej pojemności. W ciągniku ma to znaczenie przy pracy pod stałym, wysokim obciążeniem.
Intercooler, czyli chłodnica powietrza doładowującego, obniża temperaturę sprężonego powietrza przed jego wejściem do cylindrów. Chłodniejsze powietrze ma większą gęstość, dzięki czemu do komory spalania może trafić więcej tlenu. Rozwiązanie poprawia warunki spalania i ogranicza obciążenie cieplne silnika.
System Common Rail wykorzystuje wspólną szynę wysokiego ciśnienia, z której paliwo trafia do sterowanych elektronicznie wtryskiwaczy. Pozwala to dokładniej ustalać dawkę i moment wtrysku, a w wielu konstrukcjach także dzielić go na kilka faz. Efektem może być cichsza praca, lepsze wykorzystanie paliwa i ograniczenie emisji.
Nowoczesne silniki muszą współpracować z układami oczyszczania spalin, aby spełnić wymagania norm emisji, w tym Stage V stosowanej dla wielu maszyn samojezdnych. W praktyce oznacza to obecność dodatkowego osprzętu, takiego jak filtr cząstek stałych, układ selektywnej redukcji katalitycznej SCR lub katalizator utleniający, zależnie od konkretnej konstrukcji. Zyskiem jest niższa emisja, ale układ staje się bardziej złożony, zajmuje więcej miejsca i wymaga serwisowania zgodnie z dokumentacją producenta.
Dlaczego smarowanie i chłodzenie decydują o trwałości?
Układ smarowania dostarcza olej do panewek wału korbowego, łożysk, tłoków, elementów rozrządu i turbosprężarki. Olej tworzy warstwę zmniejszającą tarcie, odbiera część ciepła i pomaga usuwać zanieczyszczenia do filtra. Spadek ciśnienia oleju może szybko doprowadzić do uszkodzenia współpracujących powierzchni, dlatego nie należy kontynuować pracy po pojawieniu się takiego sygnału.
Znaczenie ma nie tylko poziom oleju, lecz także jego specyfikacja, stan filtra i termin wymiany. Praca z zapchanym filtrem zwiększa opory przepływu i może ograniczyć dopływ oleju do obciążonych części. Częstotliwość obsługi należy ustalać według instrukcji konkretnego silnika, ponieważ zależy od konstrukcji, rodzaju oleju i warunków pracy.
Układ chłodzenia odprowadza ciepło z kadłuba i głowicy. W większości współczesnych ciągników wykorzystuje ciecz chłodzącą, pompę, termostat, chłodnicę i wentylator. Podczas pracy polowej chłodnica może szybko pokryć się kurzem, pyłem roślinnym lub owadami, co ogranicza przepływ powietrza. Regularna kontrola drożności pakietu chłodnic oraz poziomu cieczy chroni silnik przed przegrzaniem.
Zbyt niskie obroty przy dużym obciążeniu również mogą być niekorzystne. Silnik pracuje wtedy pod wysokim obciążeniem, a pompa oleju i układ chłodzenia mogą osiągać mniejszą wydajność niż przy obrotach przewidzianych przez producenta. Długowieczność jednostki zależy więc od właściwego doboru przełożenia, obciążenia i obsługi układów smarowania oraz chłodzenia.
Właściwie zbudowany i obsługiwany silnik Diesla powinien zapewniać nie tylko wysoką moc, lecz przede wszystkim stabilny moment obrotowy, trwałość pod obciążeniem i sprawną współpracę z układem napędowym. To właśnie połączenie konstrukcji mechanicznej, osprzętu oraz regularnej obsługi decyduje o przydatności ciągnika w ciężkiej pracy polowej.
