Budowa sieczkarni do kukurydzy to zaawansowany projekt mechaniczny, a nie prosta przeróbka rębaka. Maszyna musi zapewniać powtarzalne cięcie sieczki poniżej 10 mm, rozdrabniać ziarno i bezpiecznie przenosić dużą energię wirującego bębna. Najwięcej problemów sprawiają wyważenie dynamiczne, ustawienie noży względem stalnicy, sztywność ramy oraz dobór napędu.
Od czego zacząć budowę sieczkarni?
Najpierw trzeba określić przeznaczenie maszyny. Sieczkarnia do kukurydzy pracuje inaczej niż rębak do gałęzi. Rębak może rozrywać materiał na większe kawałki, natomiast sieczkarnia polowa powinna podawać roślinę w sposób ciągły i uzyskiwać możliwie równą długość cięcia. Przy później dojrzewającej kukurydzy samo cięcie nie wystarcza, ponieważ twarde ziarno wymaga dodatkowego zgniatania.

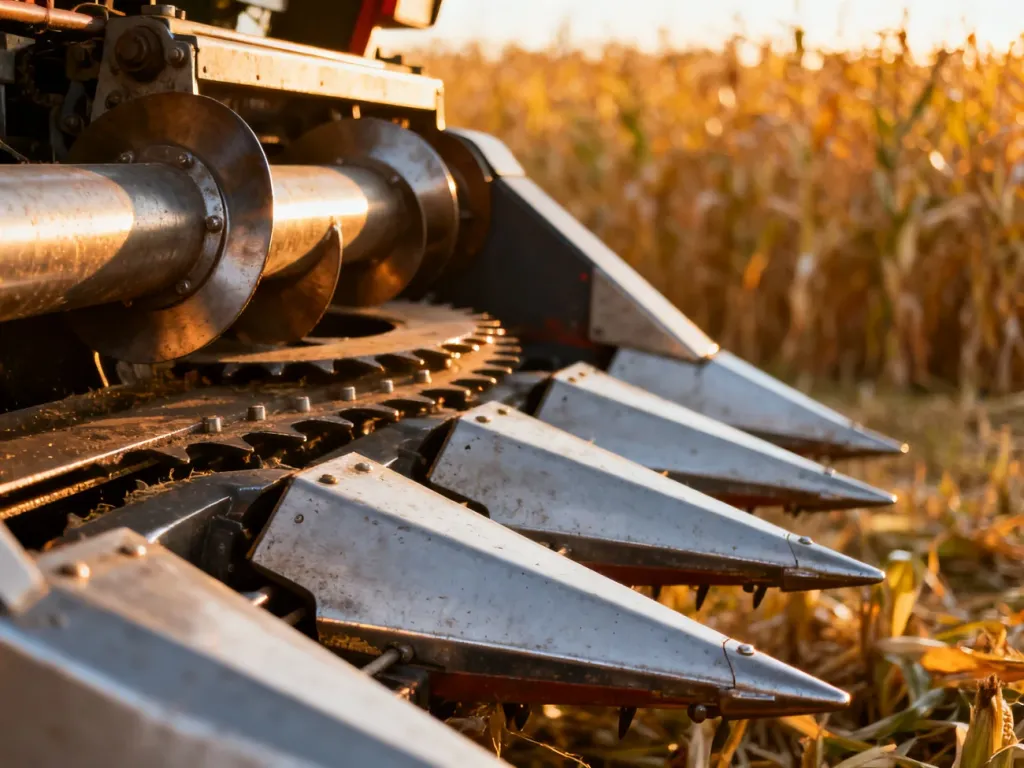

W praktyce gotowa maszyna składa się z przystawki zbierającej, walców wciągających, zespołu rozdrabniającego, układu wyrzutowego i napędu. Własna konstrukcja wymaga więc nie tylko spawania ramy, lecz także obróbki wałów, wykonania dokładnych gniazd łożyskowych, regulacji stalnicy i profesjonalnego wyważenia wirnika.
Jakie zespoły tworzą sieczkarnię?
Materiał powinien być najpierw przejęty przez podajnik, a następnie równomiernie doprowadzony do bębna. Najczęściej stosuje się cztery walce wciągająco-zgniatające. Pierwsze walce mają uzębienie, które stabilizuje łodygi i ogranicza poślizg. Układ może być wyposażony w detektor metalu zatrzymujący podawanie po wykryciu obcego elementu.
Za cięcie odpowiada bęben z nożami współpracującymi ze stalnicą. Za nim znajduje się kanał wyrzutowy, często wspomagany łopatkami lub odpowiednio ukształtowaną obudową. Jeżeli kukurydza jest zbierana w późnej fazie dojrzałości, potrzebny może być także gniotownik ziarna złożony z dwóch przeciwbieżnych, ryflowanych walców.
W profesjonalnych konstrukcjach standardem jest zespół bębnowy. Zespół toporowy może być prostszy i bardziej zwarty, ale daje mniej równomierne cięcie oraz ma mniejszą przepustowość.
| Cecha | Zespół toporowy | Zespół bębnowy |
|---|---|---|
| Budowa | Tarcza z promieniowo rozmieszczonymi nożami i łopatkami | Walec z nożami ustawionymi w rzędach lub układzie śrubowym |
| Prędkość cięcia | Różna w zależności od odległości noża od osi | Bardziej równomierna na szerokości materiału |
| Jakość sieczki | Większe ryzyko nierównomiernego rozdrobnienia | Lepsza powtarzalność długości cięcia |
| Przepustowość | Najczęściej mniejsza | Lepsza w maszynach o większej wydajności |
| Zastosowanie | Mniejsze sieczkarnie zawieszane i przyczepiane | Nowoczesne sieczkarnie polowe i konstrukcje o dużej wydajności |
W bębnie otwartym trzeba zabezpieczyć konstrukcję przed dostawaniem się materiału do jego wnętrza. Nagromadzona sieczka może powodować dodatkowe drgania. Bęben zamknięty jest cięższy, ale lepiej ogranicza ten problem i wspiera przepływ materiału do wyrzutu.
Noże, stalnica i łożyskowanie
Dobór noży powinien wynikać z całego projektu bębna, a nie z dostępności przypadkowego płaskownika lub ostrza z innej maszyny. Liczą się odporność na ścieranie, sztywność, możliwość ostrzenia oraz sposób mocowania. Nie należy przenosić wymiarów noży z rębaka bez sprawdzenia prędkości obrotowej, kąta pracy i obciążenia wału.
Najważniejsze elementy wymagają następującego podejścia:
- Noże tnące – muszą mieć powtarzalną geometrię, pewne mocowanie i materiał odporny na zużycie.
- Stalnica – powinna być sztywna, wymienna i ustawiona tak, aby szczelina z nożem była równomierna na całej szerokości.
- Łożyskowanie – wymaga sztywnej oprawy, prawidłowego współosiowego montażu i ochrony przed pyłem oraz wilgocią.
- Bęben – musi przejść wyważenie dynamiczne po zamontowaniu noży i wszystkich elementów roboczych.
- Gniotownik – powinien mieć regulowaną szczelinę między walcami oraz napęd zabezpieczony przed przeciążeniem.
Zbyt duża szczelina między nożem a stalnicą pogarsza jakość cięcia i zwiększa zapotrzebowanie na moc. Zbyt mała może prowadzić do kontaktu elementów, gwałtownego zużycia albo uszkodzenia bębna. Ustawienie trzeba wykonywać zgodnie z geometrią konkretnej konstrukcji, po kontroli bicia wału i równoległości stalnicy.
Wyważenie dynamiczne należy zlecić specjalistycznemu zakładowi. Samo statyczne zawieszenie wału na łożyskach nie wykrywa wszystkich sił powstających podczas obrotu. Niedoważony bęben może niszczyć łożyska, rozluźniać połączenia i doprowadzić do pęknięcia elementów obudowy.
Etapy projektowania i składania maszyny
Projekt warto prowadzić od przepływu materiału, a nie od posiadanych przypadkowo części. Kolejne etapy powinny wyglądać następująco:
- Określ wydajność i przeznaczenie – ustal liczbę obsługiwanych rzędów, oczekiwaną długość sieczki oraz to, czy maszyna ma pracować z gniotownikiem.
- Zaprojektuj ramę – zapewnij sztywność pod bębnem, walcami i obudową wyrzutową. Ugięcie ramy może zmieniać szczelinę tnącą podczas pracy.
- Dobierz bęben i wał – sprawdź przenoszony moment, średnice osadzeń, sposób mocowania noży oraz możliwość demontażu do serwisu.
- Wykonaj łożyskowanie – gniazda muszą być współosiowe, a wał nie może pracować z nadmiernym biciem promieniowym lub osiowym.
- Zamontuj walce podające – zapewnij równomierny docisk, ochronę przed wciągnięciem operatora i zabezpieczenie napędu przed ciałami obcymi.
- Ustaw nóż i stalnicę – reguluj szczelinę po sprawdzeniu geometrii bębna, a następnie wykonaj próbę ręcznego obrotu bez napędu.
- Dobierz przekładnię i sprzęgło – napęd powinien mieć zabezpieczenie przeciążeniowe, na przykład sprzęgło cierne lub rozwiązanie przewidziane dla danej maszyny.
- Dodaj układ wyrzutowy i osłony – kanał nie może powodować zatorów, a wszystkie elementy wirujące muszą zostać odizolowane od operatora.
- Przeprowadź testy etapami – najpierw bez materiału przy ograniczonej prędkości, następnie z małą ilością roślin, po kontroli drgań i temperatury łożysk.
Własnoręczne toczenie wału lub wykonanie gniazd łożyskowych bez odpowiednich maszyn może zakończyć się niewspółosiowością. Podobnie hartowanie noży wymaga kontroli procesu. Te prace lepiej przekazać zakładowi wyposażonemu w odpowiednią obrabiarkę i stanowisko pomiarowe.
Bezpieczeństwo podczas budowy i pracy
Wirujący bęben tnący magazynuje dużą energię kinetyczną. Pęknięty nóż, śruba albo fragment obudowy może zostać wyrzucony z siłą wystarczającą do spowodowania ciężkich obrażeń. Dlatego prowizoryczna osłona z cienkiej blachy nie jest rozwiązaniem wystarczającym.
- Osłoń bęben, wały, przekładnie, łańcuchy i wał odbioru mocy.
- Zastosuj blokadę uniemożliwiającą dostęp do strefy tnącej przed całkowitym zatrzymaniem napędu.
- Nie usuwaj sprzęgła, kołka ścinanego ani detektora metalu, aby zwiększyć wydajność.
- Przed czyszczeniem lub regulacją odłącz napęd, wyłącz silnik i zabezpiecz maszynę przed przypadkowym uruchomieniem.
- Po pierwszym montażu sprawdź wszystkie połączenia śrubowe, spawy, osłony i kierunek obrotów.
Wyrzut ciał obcych jest osobnym zagrożeniem. Kamienie, kawałki metalu i twarde fragmenty roślin mogą trafić do kanału wyrzutowego, dlatego operator oraz osoby postronne muszą znajdować się poza strefą wylotu.
Najczęstsze błędy konstrukcyjne
Przed pierwszym uruchomieniem przeprowadź kontrolę obejmującą poniższe punkty:
- Sprawdź, czy bęben został wyważony dynamicznie po zamontowaniu kompletu noży.
- Skontroluj, czy stalnica jest prosta, sztywna i ustawiona równolegle do toru noży.
- Upewnij się, że walce podające nie tworzą wąskiego gardła przed zespołem tnącym.
- Sprawdź, czy kanał wyrzutowy nie ma ostrych przewężeń powodujących zapychanie.
- Obserwuj drgania, hałas i temperaturę łożysk podczas próby bez obciążenia.
- Zweryfikuj działanie sprzęgła przeciążeniowego i układu zatrzymania podawania.
Drgania zwykle wskazują na niedoważenie, bicie wału, nierówną masę noży albo luzy w łożyskowaniu. Nierównomierna sieczka może wynikać z tępych noży, niewłaściwej szczeliny lub niestabilnego podawania. Zapychanie gardzieli często świadczy o zbyt małej przepustowości walców, nieprawidłowym kącie podawania albo zbyt małym przekroju kanału.
Nie należy zakładać, że przeróbka rębaka automatycznie da sieczkę odpowiednią do kiszonki. Rębak może posłużyć jako źródło niektórych podzespołów, ale bez przebudowy podajnika, stalnicy, osłon i układu regulacji zwykle nie zapewni wymaganej jakości cięcia. W maszynie przeznaczonej do późno zbieranej kukurydzy trzeba także przewidzieć gniotownik ziarna.
Budowa sieczkarni do kukurydzy ma sens tylko wtedy, gdy projekt obejmuje pomiary, obróbkę mechaniczną i testy bezpieczeństwa. Najtrudniejsze elementy, czyli wyważenie bębna, wykonanie wału, obróbka noży i ustawienie zespołu tnącego, powinny zostać wykonane lub skontrolowane przez specjalistów. W przeciwnym razie oszczędność na wykonaniu może szybko zamienić się w awarię, nierówną sieczkę albo realne zagrożenie dla operatora.
Maszyna wykonana lub zmodyfikowana samodzielnie powinna zostać oceniona pod kątem bezpieczeństwa, zgodności z wymaganiami technicznymi i warunkami użytkowania przed dopuszczeniem do pracy.
