Kalibracja systemu automatycznego prowadzenia obejmuje dwa obszary: dokładne wprowadzenie geometrii ciągnika i narzędzia oraz ustawienie czujników i kompensacji terenu. Sam odbiornik GNSS nie zapewni precyzji, jeśli błędne będą offsety, sygnał RTK będzie niestabilny albo czujnik kąta skrętu nie zostanie skalibrowany.
Co sprawdzić przed kalibracją?
Kalibrację wykonuj w otwartym, możliwie płaskim miejscu. Procedura różni się między systemami Fendt Guidance, Topcon Value Line, FJD AT2 czy Sveaverken F200, ale jej logika pozostaje podobna. Montaż odbiornika, anteny, kierownicy elektrycznej lub czujnika jest czynnością sprzętową, natomiast wpisywanie wymiarów i ustawienia w terminalu należą do konfiguracji programowej.
Przed uruchomieniem procedury przygotuj następujące warunki:
- Otwarty teren z możliwie niezakłóconym widokiem nieba.
- Stabilny sygnał GNSS, a przy wymaganej dokładności także aktywną korekcję RTK.
- Prawidłowe ciśnienie w oponach i jednakowe warunki pracy ciągnika, ponieważ zmiana ugięcia opon wpływa na geometrię.
- Dokładnie zmierzone wymiary maszyny, w tym rozstaw osi, położenie anteny oraz odległość do punktu zaczepienia.
- Wybrane narzędzie podłączone w taki sposób, w jaki będzie pracować w polu.
RTK dostarcza korekt potrzebnych do prowadzenia z dokładnością centymetrową. Przy słabym lub niestabilnym sygnale system może wskazywać poprawny kierunek, ale nie utrzyma powtarzalnego toru.
Jak skalibrować system automatycznego prowadzenia krok po kroku?
- Utwórz profil pojazdu – w terminalu wybierz model ciągnika i sprawdź jednostki miary. Wprowadź rozstaw osi, położenie odbiornika GNSS względem osi ciągnika, wysokość anteny oraz typ układu kierowniczego. Nie kopiuj danych z innej maszyny, nawet jeśli ciągniki mają podobne wymiary.
- Wprowadź geometrię narzędzia – określ szerokość roboczą, odległość od punktu zaczepienia lub osi zawieszenia do elementu roboczego oraz przesunięcie boczne. Dla narzędzia ciąganego znaczenie ma także jego punkt obrotu. Wartości mierz od fizycznej osi maszyny, a nie od przypadkowego elementu ramy.
- Uruchom kalibrację czujnika kąta skrętu – jeśli system korzysta z mechanicznego czujnika, ustaw koła na wprost, a następnie wykonuj polecenia wyświetlane przez terminal. Zwykle procedura obejmuje pozycję środkową oraz skręty w obu kierunkach. Niektóre rozwiązania, takie jak wybrane konfiguracje Topcon Value Line, mogą wykorzystywać wirtualny czujnik kąta zamiast dodatkowego elementu mechanicznego.
- Wykonaj test jazdy – jedź po równej powierzchni ze stałą, umiarkowaną prędkością. Sprawdź zachowanie na prostej, podczas korekt kierunku oraz przy zawracaniu. Gwałtowne ruchy kierownicą albo zmienna prędkość mogą zafałszować wynik.
- Skalibruj kompensację terenu – wykonuj tę czynność na płaskim podłożu, gdy terminal tego wymaga, a następnie sprawdź działanie na lekkim nachyleniu. Kompensacja przechyłu, określana także jako Slope Compensation, koryguje wpływ pochylenia ciągnika na wyznaczany tor.
- Zapisz profil i zweryfikuj przejazd – przejedź kilka równoległych ścieżek i porównaj ślady narzędzia, nie tylko pozycję ciągnika. Jeżeli ciągnik jedzie poprawnie, ale narzędzie zostawia omijaki, problem zwykle dotyczy geometrii lub offsetu narzędzia.
Położenie odbiornika GNSS względem osi ciągnika musi odpowiadać wartości wpisanej w terminalu:

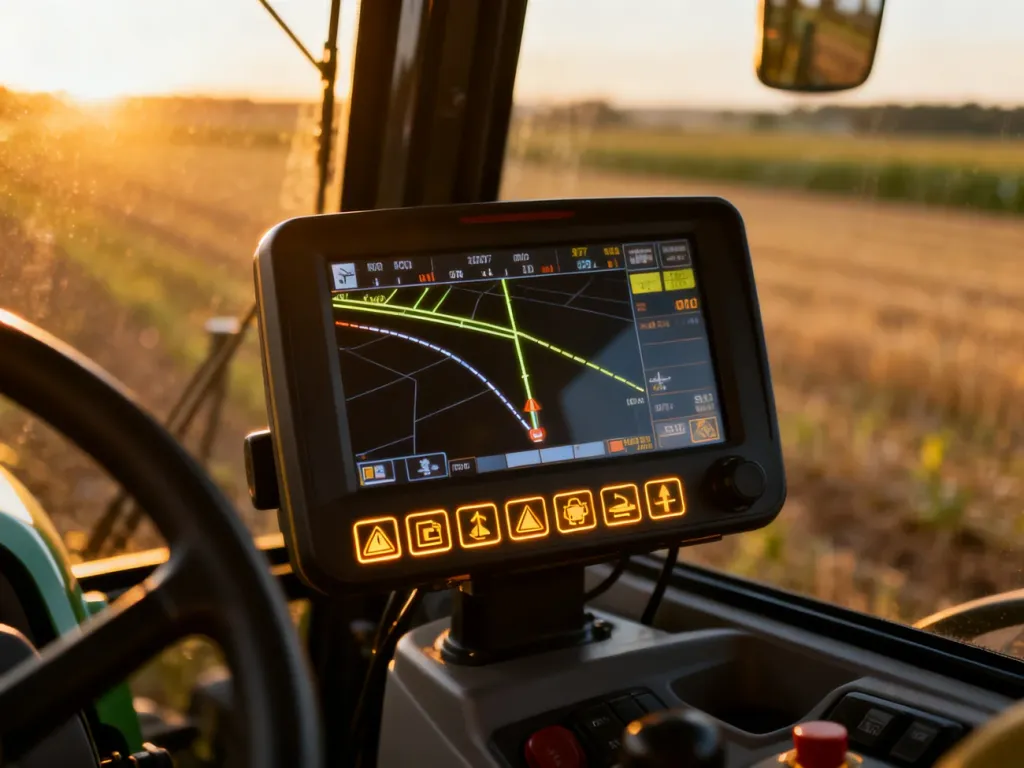

Interfejs kalibracji może wyglądać inaczej u producentów Fendt, Topcon i FJD. Nazwy funkcji oraz kolejność ekranów są różne, dlatego nie należy przenosić instrukcji z jednego systemu bez sprawdzenia jej zgodności z konkretnym modelem.
Najczęstsze problemy po kalibracji
Jeżeli system nadal nie prowadzi poprawnie, najpierw sprawdź sygnał korekcyjny, profil pojazdu i geometrię narzędzia. Typowe objawy można powiązać z następującymi przyczynami:
| Objaw | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Maszyna stopniowo dryfuje z wyznaczonej linii | Błędny offset anteny, rozstaw osi albo niepoprawnie skalibrowany czujnik skrętu | Zmierz wymiary ponownie, sprawdź pozycję środkową kół i powtórz test jazdy |
| Brak sygnału RTK | Nieprawidłowe ustawienia sieci lub radia, utrata zasięgu albo problem ze stacją bazową | Sprawdź status korekcji, połączenie z siecią lub radiem oraz ustawienia dostawcy poprawek |
| Niedokładność na zboczach | Brak kalibracji kompensacji terenu albo nieprawidłowy pomiar przechyłu | Wykonaj kalibrację na płaskim terenie i sprawdź ustawienia kompensacji |
| Ciągnik jedzie poprawnie, ale narzędzie zostawia omijaki | Błędny offset boczny lub wzdłużny narzędzia | Zmierz punkt zaczepienia, oś narzędzia i element roboczy, a następnie popraw profil |
Dlaczego offsety narzędzia mają znaczenie?
Offset opisuje przesunięcie narzędzia względem osi ciągnika. Błąd kilku centymetrów może przełożyć się na większe odchylenie na końcu szerokiego agregatu, szczególnie podczas pracy na nierównym terenie. Dotyczy to także automatycznej kontroli sekcji, ponieważ system wykorzystuje położenie narzędzia do określenia momentu włączenia i wyłączenia sekcji.
Przy narzędziach zawieszanych zmierz odległość od punktu zawieszenia do elementu roboczego. Przy narzędziach ciąganych uwzględnij rzeczywisty punkt obrotu i ewentualne przesunięcie boczne. Jeśli urządzenie korzysta z ISOBUS, dane o geometrii mogą być przekazywane między terminalem a narzędziem, ale nie zwalnia to z kontroli ich poprawności.
Przed wyjazdem w pole sprawdź jeszcze następujące ustawienia:
- Profil właściwego ciągnika i aktualnie podłączonego narzędzia.
- Rozstaw osi, położenie anteny oraz odległość do punktu zaczepienia.
- Szerokość roboczą, offset boczny i odległość elementu roboczego od osi obrotu.
- Status sygnału GNSS i RTK oraz wybraną linię prowadzenia.
- Aktywną kompensację terenu, jeśli praca odbywa się na pochyłości.
Kalibrację powtórz po zmianie narzędzia, zmianie ciśnienia lub rozmiaru opon, przestawieniu anteny, naprawie układu kierowniczego oraz po dłuższym postoju. Gdy błędy systemowe utrzymują się mimo ponownego pomiaru geometrii i kalibracji czujników, potrzebna może być diagnostyka serwisowa konkretnego systemu.
